在solidworks中如何画齿轮？具体如下

工具/原料

• 联想小新
• Windows10
• solidworks1.0.2

方法/步骤

1. 1

   首先在电脑上solidworks 2015版软件，如图所示。


   (资料图片仅供参考)

2. 2

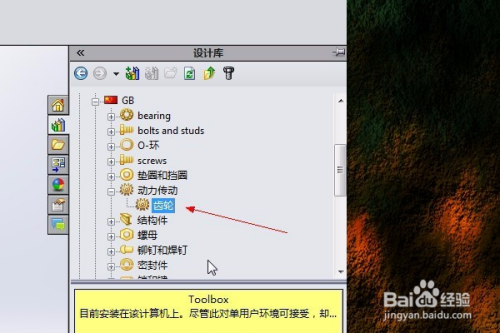

   然后打开toolbox插件，选择一框适合的齿轮。

3. 3

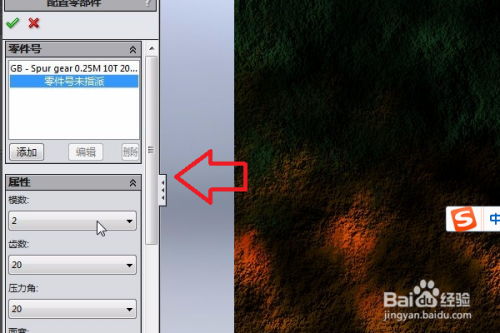

   接着在目标齿轮上右键单击生成零件，进行一定的配置。

4. 4

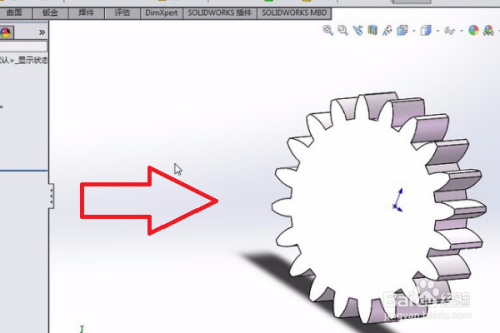

   生成了齿轮后，选择齿轮的平面绘制草图。

5. 5

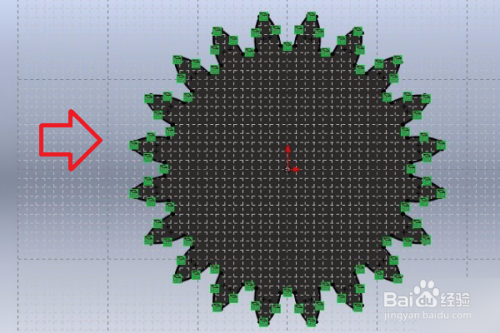

   然后选中平面，点击转换实体引用，框选生成的曲线，按Ctrl+C进行复制。

6. 6

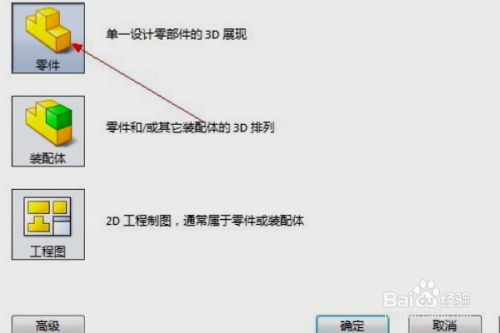

   关掉这个零件图，再新建一个零件。

7. 7

   正视于前视基准面，绘制草图，然后ctrl+V粘贴刚刚复制的曲线图。

8. 8

   接着选择草图工具中的移动将图形移到原点处。

9. 9

   完成以上设置后，即可在solidworks中画齿轮。
